[Tuto] Installation d'un dock CarPlay pour iPhone à la place du cendrier

Aller en bas

[Tuto] Installation d'un dock CarPlay pour iPhone à la place du cendrier

Message par flux_capacitor le Lun 9 Fév - 21:08

Bonjour à tous !

Heureux propriétaire d'un TT de 2010 équipé d'origine en Bose, commandes au volant, Bluetooth, AMI et RNS-E (193D), je viens de changer ce dernier par un autoradio Alpine ILX-700 compatible CarPlay, afin que mon iPhone 6 puisse s'exprimer pleinement. Le RNS-E couplé à l'AMI état en effet atroce à utiliser en ayant beaucoup de morceaux (tourner la molette durant des plombes pour atteindre la seconde partie de l'alphabet) et le microphone Bluetooth d'origine était catastrophique (son lointain et métallique lors des appels téléphoniques, malgré la présence d'un second micro d'ambiance du fait de l'option Bose, et ce même après réglage en concession).



J'ai d'abord hésité entre plusieurs autoradios CarPlay, notamment le Pioneer SPH-DA120 (bon et pas cher à 399 €) jusqu'au très complet AVIC-F60DAB qui intègre un GPS autonome et un lecteur CD, voire son remplaçant AVIC-F77DAB qui ajoutera en mai 2015 la compatibilité Android Auto… mais qui coûtent plus de 1000 €, sans compter les câbles compatibles additionnels que j'ai achetés chez Enfig Car Stereo :

  • Enfig SRWH-AUD3-HILO avec option "digital turn on" (nécessaire pour les TT équipées d'un ampli Bose à partir de 2009) : faisceau de câbles ISO vers QuadLock
  • PAC SWI-CP5 : interface pour les commandes au volant, programmable via l'iPhone. Enfig a surclassé ma commande avec celui-ci car je devais à la base avoir le câble de commandes au volant Enfig SWCL-ALP à 10 $ (le boîtier contenant l'électronique étant déjà dans le faisceau principal SRWH-AUD3-HILO). Raison : pour le moment le PAC SWI-CP5 est la seule interface du marché qui permettra d'utiliser le bouton vocal "push to talk" du volant multifonctions pour activer Siri sur l'Alpine, via une mise à jour du firmware actuellement en développement. Beau geste commercial de la part d'Enfig sur ce coup, même si ça alourdit le nombre de câbles.
  • Enfig AAA-VWAUD5 : antenne radio amplifiée avec double connecteur Fakra
  • Connects2 CT23AU05A : façade pour tableau de bord de TT Mk2 compatible avec les autoradios 2-din. Bel aspect noir satiné comme la version OEM du RNS-E.



N.B. : il n'y a pas besoin du second faisceau de cables ENFIG PNP-ALP007 à 20 $ car c'est le même que celui fourni par Alpine dans la boîte…
La façade de chez Connects2 dispo moins chère sur eBay :



L'Alpine ILX-700 est vraiment pas mal. L'écran tactile capacitif de 7 pouces est, sans égaler celui d'Apple sur l'iPhone, plutôt bon à la fois en colorimétrie, luminosité et réactivité, par rapport aux autres autoradios. J'aurais cependant préféré une bonne dalle IPS avec une résolution plus importante, 720p par exemple (l'écran est une dalle TN en 800 × 480 pixels). L'interface des réglages et de la radio est simple, intuitif et assez fluide, calquée sur celle de l'iPhone. On sent qu'Alpine a bossé avec Apple sur le sujet. À des années-lumière des interfaces tuning jacky qu'on retrouve sur la plupart des autoradio de seconde monte. Le son enfin est bien meilleur qu'avec le RNS-E, je redécouvre carrément mon ampli Bose.

L'Alpine ILX-700 est compatible CarPlay et de ce fait implique de devoir brancher l'iPhone avec un câble. A noter que le poste intègre une puce Wi-Fi 802.11n non activée pour le moment, et il se murmure qu'Apple travaille en parallèle sur une version sans fil de CarPlay. Mais quoi qu'il en soit, la navigation GPS bouffant la batterie à grande vitesse, je ne trouve pas que cela soit un mal de recharger l'iPhone tout en le sollicitant de la sorte.

Le seul truc qui m'énervait au départ avec CarPlay est qu'il faut absolument que l'iPhone soit déverrouillé avant de le connecter, sinon le message d'erreur "Veuillez déverrouiller votre iPhone pour utiliser CarPlay" apparaît à l'écran et empêche l'utilisation du poste. Dans les premiers temps, j'avais envie de me tirer une balle à chaque démarrage :
Se pencher pour ouvrir la boîte à gant > saisir le câble Lightning > viser le connecteur lightning de l'iPhone > raccorder les deux > positionner l'iPhone sur l'étagère de l'AMI > fermer la boîte à gant > mettre le contact > "Veuillez déverrouiller votre iPhone pour utiliser CarPlay"
[aaargh]
Se pencher pour rouvrir la boîte à gant > sortir l'iPhone de l'AMI > déverrouiller l'iPhone > mettre le code PIN > repositionner l'iPhone sur l'AMI > Fermer la boîte à gant.

Je me suis demandé : comment pourrais-je faire pour éviter tout cette gymnastique inutile ?

J'ai d'abord jeté un œil au dock iPhone pour Audi TT de chez spec.dock, mais je l'ai trouvé horriblement cher (129$) pour une bête petite plaque en plastique, et pas très sûr (l'iPhone est uniquement tenu à la verticale par le connecteur qui dépasse, je ne donne pas cher de ce dernier et surtout du connecteur interne de l'iPhone après quelques accélérations et coups de freins) et surtout, l'iPhone positionné de cette façon bloque les commandes de clim.

J'ai alors eu l'idée de créer moi-même en impression 3D un meilleur dock pour iPhone remplaçant le cendrier, que je n'utilise jamais, devant le levier de vitesse. C'est un emplacement pratique, il n'y a pas besoin de se contorsionner jusqu'à la boîte à gant, et le mouvement est naturel. De plus l'iPhone, qui disparaît presque entièrement dans le dock, y est fermement maintenu et n'occulte pas les réglages de climatisation.

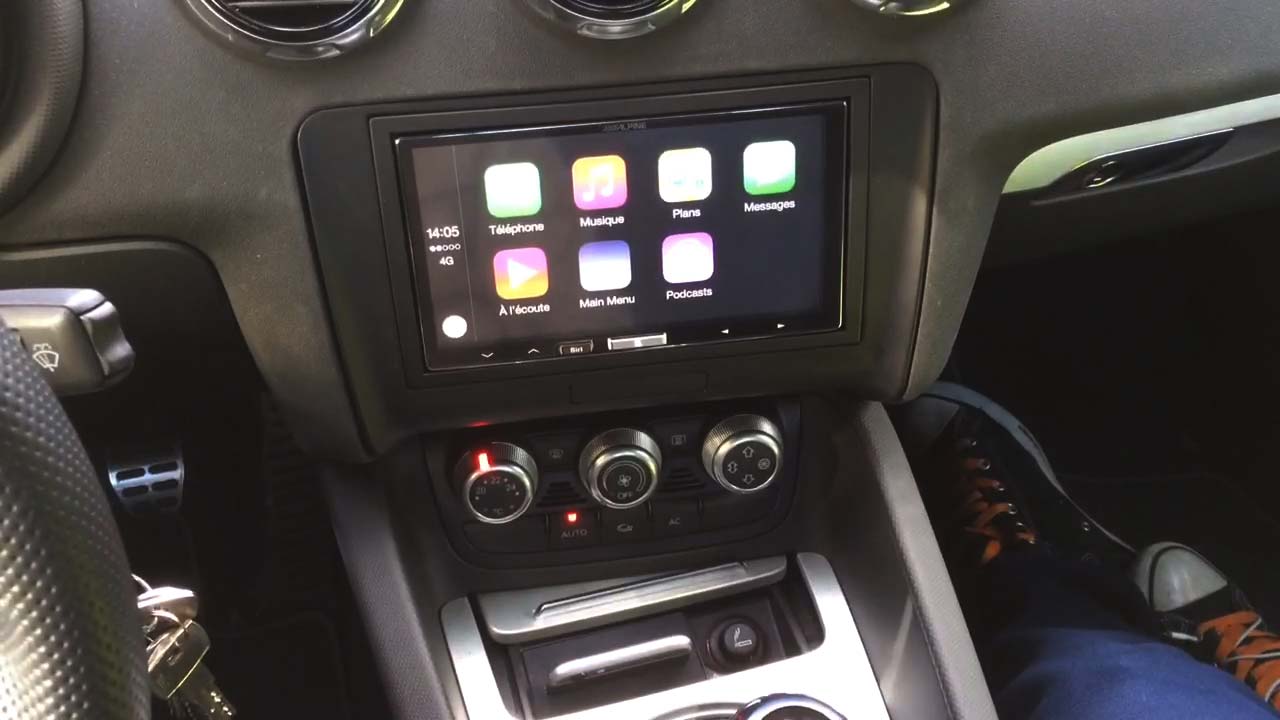

Voici ce que ça donne, filmé durant quelques secondes :



Ce dock est désormais disponible pour tout possesseur de TT Mk2 sur Shapeways.com, qui l'imprime en 3D et l'envoie par colis à votre domicile. J'ai réalisé une version pour iPhone 5, 5s et SE, et une pour iPhone 6, 6s et 7. Les modèles Plus sont malheureusement exclu, ces appareils étant plus larges que le cendrier de la TT.



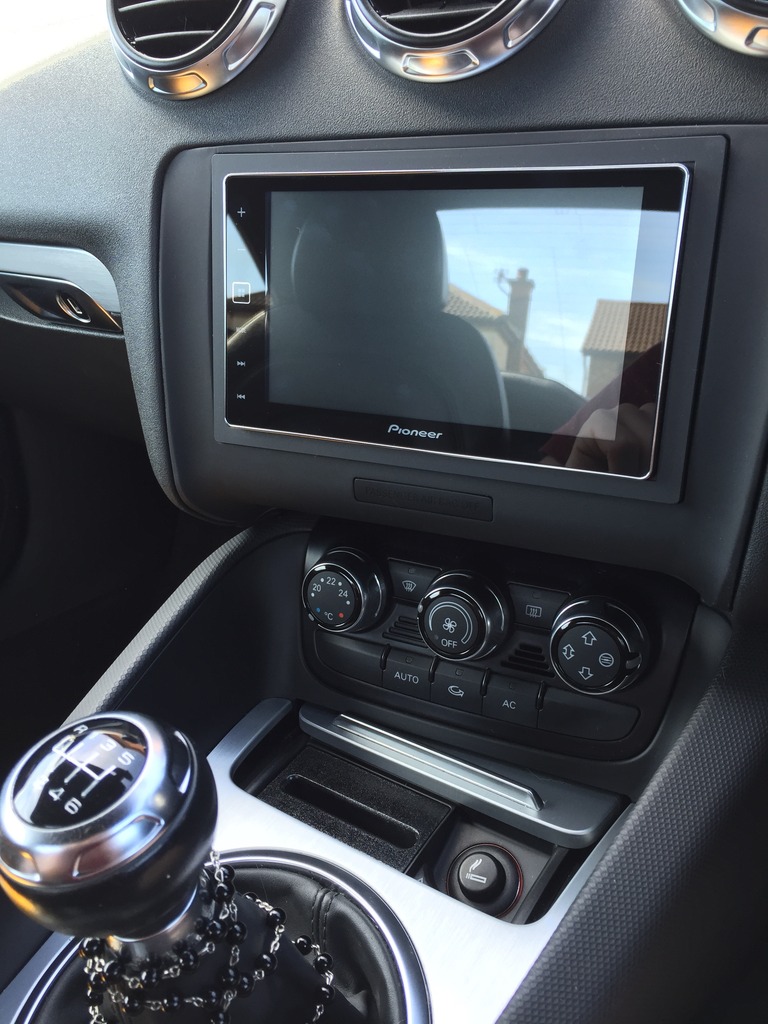

Une photo du dock sans l'iPhone prise dans un autre TT :



Dans le post suivant je fournirai quelques indications pour le montage et le raccordement du dock.

[EDIT: dock aussi compatible avec les iPhone SE et 7]


Dernière édition par flux_capacitor le Jeu 8 Sep - 13:48, édité 2 fois
avatar
flux_capacitor
Nouveau membre

Messages : 5
Date d'inscription : 06/04/2014
Age : 40

http://ayuba.fr/carplaydock/

Revenir en haut Aller en bas

Re: [Tuto] Installation d'un dock CarPlay pour iPhone à la place du cendrier

Message par ricou... le Lun 9 Fév - 21:11

Super Top

_________________________________________________
Arrow Encadrements haut de gamme pour vos Titines
Arrowwww.saint-jean-encadrement.fr
avatar
ricou...
Ricou 1er roi des admins gayzous
Ricou 1er roi des admins gayzous

Messages : 53173
Date d'inscription : 01/01/2010
Age : 53

http://www.saint-jean-encadrement.fr

Revenir en haut Aller en bas

Re: [Tuto] Installation d'un dock CarPlay pour iPhone à la place du cendrier

Message par Nope le Lun 9 Fév - 21:28

Top


bon ben c pas pour la vieille chouette et sa raquette de tennis 6 plus !
avatar
Nope
Princesse gratte-couilles
Princesse gratte-couilles

Messages : 36515
Date d'inscription : 24/09/2009
Age : 36

Revenir en haut Aller en bas

Re: [Tuto] Installation d'un dock CarPlay pour iPhone à la place du cendrier

Message par pat78 le Lun 9 Fév - 21:33

beau boulot  Top


Nope a écrit:Top


bon ben c pas pour la vieille chouette et sa raquette de tennis 6 plus !



Satanas
avatar
pat78
Saint Patoche
Saint Patoche

Messages : 9076
Date d'inscription : 23/05/2011
Age : 55

Revenir en haut Aller en bas

Re: [Tuto] Installation d'un dock CarPlay pour iPhone à la place du cendrier

Message par motosoupape le Lun 9 Fév - 21:41

Top
avatar
motosoupape
R8 GT
R8 GT

Messages : 11215
Date d'inscription : 29/07/2012
Age : 59

http://www.ct90.securitest.fr

Revenir en haut Aller en bas

Re: [Tuto] Installation d'un dock CarPlay pour iPhone à la place du cendrier

Message par franky1619 le Lun 9 Fév - 21:44

Très beau travail Top
avatar
franky1619
Modérateur
Modérateur

Messages : 17815
Date d'inscription : 02/12/2009
Age : 31

Revenir en haut Aller en bas

Re: [Tuto] Installation d'un dock CarPlay pour iPhone à la place du cendrier

Message par flux_capacitor le Lun 9 Fév - 21:55

Merci pour vos encouragements Smile

Une fois le dock en votre possession, il faut lui glisser dans la fente à l'arrière (aïe) un adaptateur Lightning vers 30 broches :



Cet adaptateur permet de rendre le dock indépendant afin qu'il puisse être retiré et déconnecté facilement de la voiture, le jour où vous changerez de téléphone ou si, pour telle ou telle raison, vous souhaitiez revenir en arrière et remettre le cendrier d'origine (ce qui est tout à fait possible).

L'adaptateur sera solidement fixé à l'arrière du dock à l'aide de deux gouttes de Super Glue déposées sur les parois internes du dock, près de la sortie (attention aux connecteurs) :



Vous pourrez alors passer un câble 30 broches vers USB Apple entre l'arrière de l'autoradio et la base du dock dans le cendrier. Mais avant, il faut effectuer un petit travail de découpage relativement facile et sans danger.

Retirer d'abord le cendrier amovible. Dans l'espace vide sous ce cendrier, vous verrez de la place, barrée par le mécanisme d'éjection du cendrier, et un renfort de fond en plastique, entouré en rouge dans la photo suivante :

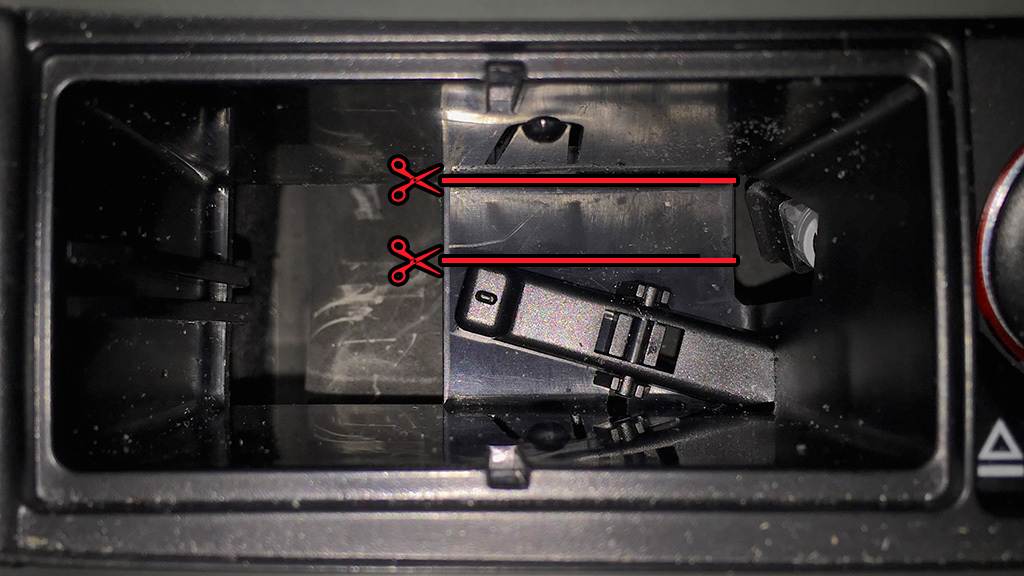

Vous devez découper cette zone délimitée en rouge. Elle mesure en gros 4 cm de long sur 1 cm de large. Heureusement pour vos muscles (et votre TT)  son épaisseur est extrêmement fine et elle n'est raccordée au reste de la structure du cendrier que via deux parties latérales (en haut et en bas du rectangle rouge la photo, c'est le vide à gauche et à droite de cette plaquette). Elle peut donc être retirée à l'aide d'un outil de découpage telle qu'une lame de scie à métaux, que vous tiendrez directement en main :
