[TUTO] Changement 3' feu stop

Message par PH51 le Dim 16 Sep - 9:30

Voici un tuto vous permettant de changer votre 3' feu stop sur audi TT mk2.

Tout d'abord acheter chez Audi votre nouveau 3' feu stop (Rèf: 8J0 945 097 ---- Prix 56,50€ en 2012)

TEMPS requis avec aucune connaissance particulière en mécanique : 45 min tout compris

Nombre de personnes requises : 1

Commençons par le matériel demandé :

- Tournevis plat de taille moyenne
- Embouts TRX
- Marteau + burin + gros tournevis plat au cas ou ...
- Une spatule métallique.




Et c'est parti pour la manip.
Ouvrer le coffre,
Ôter le panneau qui sert de plage arrière:


Retirer le cache plastique situé autour de la gâche du coffre, passer le tournevis comme ci-dessous, faire levier et tirer dessus pour le faire descendre (sans forcer):

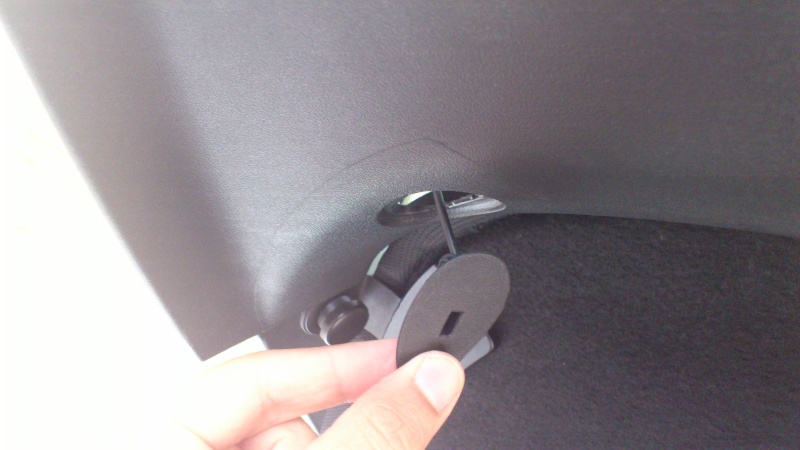

Retirer le bouton plastique permettant d'actionner manuellement le coffre et le faire rentrer dans le panneau plastique:


A l'aide de votre embout TRX, dévisser les deux vis de la poignée intérieure du coffre:


Retirer le panneau en passant un tournevis. Ce panneau est clipsé par des agrafes métalliques donc n'hésitez pas à tirer dessus avec la mains:


Débrancher votre feu stop:


A l'aide de votre tournevis plat, dévisser les deux vis en plastique noir:



Votre feu stop n'est attaché à votre carrosserie que par le joint mousse permettant l'étanchéité et un clipse métallique central. Passer une spatule entre la carrosserie et le feu stop pour décoller le joint mousse:

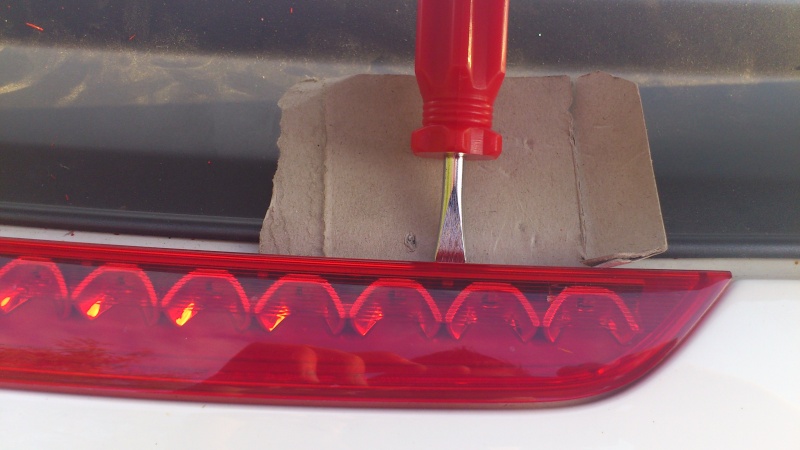

Le clipse métallique n'étant pas accessible, ma solution est de prendre un marteau et un burin et de taper sur les têtes de vis de votre feu stop. Cela à pour conséquence de détacher le clipse métallique d'un centimètre et donc de pouvoir passer vos doigts sous le feu stop et de faire glisser ce clipse qui tombe dans le coffre:

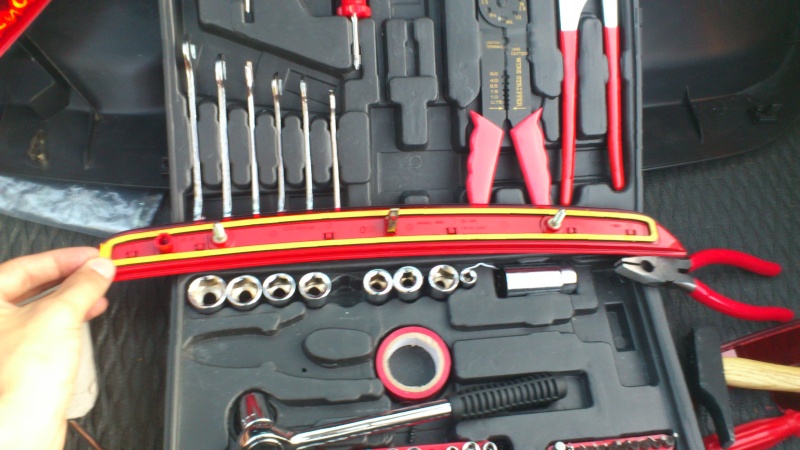

Le feu stop enlevé:


Pour nettoyer le joint mousse et rendre le support propre, ma solution est de mouiller la mouse (éponge et eau) et de frotter délicatement avec un tournevis plat:



Prendre votre nouveau feu stop, retirer le scotch du joint mousse :


Clipser votre nouveau feu, maintenir une pression pendant 20 secondes pour bien coller le joint mousse, revisser les deux vis plastiques et brancher votre nouveau feu:


Contrôler et admirer son travail:



Remonter les éléments de votre coffre dans le sens inverse:
- Remettre le panneau avec les agrafes métalliques, ne pas oublier de faire passer le bouton qui permet l'ouverture manuelle du coffre,
- Revisser les deux vis de la poignée du coffre à l'aide de votre embout TRX,
- Remettre le cache plastique de la gâche du coffre,
- Remettre le panneau qui sert de plage arrière.


Bon courage.


Dernière édition par PH51 le Dim 16 Sep - 10:36, édité 2 fois
avatar
PH51
Membre
Membre

Messages : 65
Date d'inscription : 19/04/2012

Revenir en haut Aller en bas

Re: [TUTO] Changement 3' feu stop

Message par ricou... le Dim 16 Sep - 9:41

Top

_________________________________________________
Arrow Encadrements haut de gamme pour vos Titines
Arrowwww.saint-jean-encadrement.fr
avatar
ricou...
Ricou 1er roi des admins gayzous
Ricou 1er roi des admins gayzous

Messages : 53173
Date d'inscription : 01/01/2010
Age : 53

http://www.saint-jean-encadrement.fr

Revenir en haut Aller en bas

Re: [TUTO] Changement 3' feu stop

Message par franky1619 le Dim 16 Sep - 14:07

Super tuto Top
Je mets en post-it Wink
avatar
franky1619
Modérateur
Modérateur

Messages : 17815
Date d'inscription : 02/12/2009
Age : 31

Revenir en haut Aller en bas

Re: [TUTO] Changement 3' feu stop

Message par anthonyk51 le Mar 18 Sep - 23:25

Tres bon boulot Cool jefallan

anthonyk51
Membre
Membre

Messages : 73
Date d'inscription : 28/02/2012

Revenir en haut Aller en bas

Re: [TUTO] Changement 3' feu stop

Message par yandu13 le Mer 19 Sep - 8:14

Encore un bon Tuto. Top
avatar
yandu13
R8 V8
R8 V8

Messages : 3222
Date d'inscription : 08/08/2010
Age : 50

Revenir en haut Aller en bas

Re: [TUTO] Changement 3' feu stop

Message par sieben le Mer 19 Sep - 8:23

Top

C'est tellement bien expliqué que j'ai l'impression que même moi je pourrais le faire...

Toura
avatar
sieben
R8 GT
R8 GT

Messages : 6936
Date d'inscription : 06/07/2009
Age : 53

Revenir en haut Aller en bas

Re: [TUTO] Changement 3' feu stop

Message par Brun66 le Mer 19 Sep - 8:28

avatar
Brun66
Moulbitus Lavandus
Moulbitus Lavandus

Messages : 66902
Date d'inscription : 06/07/2009
Age : 52

http://www.swissvax-nice.fr/

Revenir en haut Aller en bas

Re: [TUTO] Changement 3' feu stop

Message par Jis le Dim 12 Mai - 12:57

Intégré dans la liste.
avatar
Jis
Tuto-man
Tuto-man

Messages : 1103
Date d'inscription : 20/03/2011
Age : 36

http://www.pulsradio.com/

Revenir en haut Aller en bas

Re: [TUTO] Changement 3' feu stop

Message par damnation le Dim 12 Mai - 20:16

Top Top
merci
avatar
damnation
Membre
Membre

Messages : 79
Date d'inscription : 16/04/2012

Revenir en haut Aller en bas

Re: [TUTO] Changement 3' feu stop

Message par Sebtfsi le Ven 18 Avr - 21:53

Hello.

Merci pour ce tuto Pierre Henry  Wink

Effectivement le feu est un peu difficile a enlever. Pour ma part.

- j'ai enlevé le clips en métal avec une pince
- j'ai levé l'aileron pour avoir un accès total au FEU
- j'ai retiré celui ci avec mes doigts et il s'est décollé sans problème...

PS: Attention a ne pas vous pincer  cyclops

Sebtfsi
TT mk1 180 cv
TT mk1 180 cv

Messages : 209
Date d'inscription : 12/04/2014
Age : 33

Revenir en haut Aller en bas

Merci !!

Message par tortuls le Ven 6 Mar - 15:30

Merci pour ce tuto !!
Il m'a été très utile pour changer le mien sans difficulté Wink

tortuls
Nouveau membre

Messages : 3
Date d'inscription : 05/09/2014

Revenir en haut Aller en bas

Re: [TUTO] Changement 3' feu stop

Message par Nicoke972 le Mar 14 Juin - 17:37

Je m'en suis servi aujourd'hui. C'est impeccable.

Merci !

Nicoke972
P'tit TT
P'tit TT

Messages : 191
Date d'inscription : 26/01/2014
Age : 35

Revenir en haut Aller en bas

Re: [TUTO] Changement 3' feu stop

Message par benji33 le Mer 15 Juin - 1:17

Je dirais meme en même temps de le changer mettre un coup de graisse sur le mécanisme de l aileron, moi c'est ce que j vais fait Wink
avatar
benji33
TT mk2 2.0 l
TT mk2 2.0 l

Messages : 1088
Date d'inscription : 23/02/2012
Age : 28

Revenir en haut Aller en bas
