[Tuto] pose d'un attelage sur TTmk2

Message par laubec26 le Ven 8 Juil - 21:20

Salut les TTistes,
Je vous ai fais un petit tuto pour poser un attelage totalement invisible sur nos chère TT.
Il nous faut une TT, un attelage invisible avec crochet de démontage rapide + un relais smart 7 pour voiture multiplexé. Comme il n'existe pas de d'attelage spécifique pour nos TT, il faut prendre celui d'une golf 5 break car même dimensions, la marque du mien c'est Wit*er . Pour pas créer de défaut électrique sur la voiture, il faut rajouter un relais smart 7 qui alimente l'éclairage de la remorque à la place du véhicule.
Voici mon attelage trouvé sur le net (pour 200E) :


Le relais smart 7 vendu avec l'attelage (on en trouve sur eb*y à 50E).


Pour commencer il faut démonter le pare choc arrière et les feux de la TT et pour cela je vous invite à suivre le Tuto d'hugo33 "Démontage du pc arrière d'une TT mk2". Ce n'est pas très compliqué.

Lorsque le pare choc est déposé, il faut enlever la barre de renfort qui est placée entre le pare choc et la caisse, elle est tenue par des vis à dévisser.


Ensuite prendre l'attelage et l'insérer dans les longerons de la caisse pour vérifier le positionnement et prendre la mesure des trous à faire dans les longerons.

Il faut que l'attelage vienne en appuis sur la protection thermique du pot d'échappement. Mon attelage comporte 4 trous taraudés pour les fixations à la caisse, 2 de chaque cotés. Mesurer l'espacement des taraudages sur l'attelage et reporter les côtes mesurées sur les longerons de la caisses. J'ai donc percé 2 trous de chaque côté de la voiture, 2 trous situés au niveau du pot d'échappement et 2 trous derrières les roue arrières (roues à démonter pour percer). Ensuite il ne reste plus qu'a mettre les 4 vis de fixations pour solidariser l'attelage à la caisse.

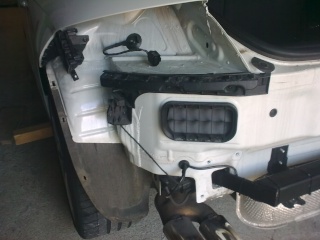

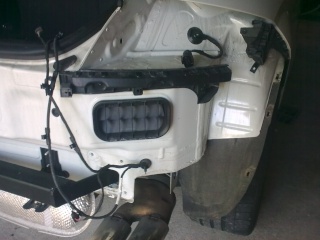

Photos de l'attelage monté avant repose du pare choc :






Après il faut raccorder le faisceau de l'attelage au relais smart 7 et le relais smart 7 aux feux arrière et à la batterie de la voiture. Le relais smart 7 pour fonctionner et alimenter l'éclairage de la remorque à besoin d'être branché sur du 12V et une masse et comme sur les TT la batterie est à l'arrière c'est impec. Ensuite il faut raccorder les fils du relais smart 7 sur le feux arrière gauche pour avoir les signaux des feux stop/veilleuses, du clignotant gauche et sur le feux arrière droit pour avoir le signal du clignotant droit.
Le relais smart 7 est placé dans la coffre à gauche derrière la maquette :

Se piquer sur les fils des feux :

Faire des essais avec une remorque pour vérifier le bon fonctionnement des feux.

Voila il ne reste plus qu'a remonter le pare choc arrière et les feux. Comme on peut le constater sur les photos l'attelage est invisible lorsque la boule est démontée :










Précision avant de vous lancer, il faut savoir que Mr Audi n'a pas prévu la possibilité de tracter avec votre TT car sur la carte grise la case F3 (PTRA) est vide (comme sur d'autre voiture ex sirocco), et donc interdit mais aller savoir pourquoi Question . Donc pour le moment j'utilise l'attelage en ultime secours, et voir si je peux faire les démarches avec Audi et la Drire.
Voila pourquoi j'ai besoin d'un attelage pour les vacances. (Et non je gagne bien ma vie et j'ai vachement économisé pour avoir l'ensemble).


Mon tuto est fini, à vous de jouer.
avatar
laubec26
Membre
Membre

Messages : 30
Date d'inscription : 15/08/2010

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par franky1619 le Ven 8 Juil - 22:01

Merci pour le tuto Top
avatar
franky1619
Modérateur
Modérateur

Messages : 17815
Date d'inscription : 02/12/2009
Age : 31

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par ricou... le Ven 8 Juil - 23:38

ça déforme pas la lame alu ??? :arg:

_________________________________________________
Arrow Encadrements haut de gamme pour vos Titines
Arrowwww.saint-jean-encadrement.fr
avatar
ricou...
Ricou 1er roi des admins gayzous
Ricou 1er roi des admins gayzous

Messages : 53173
Date d'inscription : 01/01/2010
Age : 52

http://www.saint-jean-encadrement.fr

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Mr Djé le Sam 9 Juil - 9:41

La boule d'attelage me parait super pres du parechoc non? faut peutetre faire attention a l'achat d'une remorque que ca touche pas?
Et je crois que tu as déformé ta lame de valence Sad

Mais super tuto, t'as eu bien de courage de tenter ca :1010: Top
avatar
Mr Djé
Schtroumpf Grognon
Schtroumpf Grognon

Messages : 5185
Date d'inscription : 22/06/2011
Age : 33

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par TurboJFdsl le Sam 9 Juil - 10:33

C'est vrai, la valence est pliée par l'attache remorque :/

Mais je m'étais toujours demandé comment les manouches en TT font pour tracter leurs caravanes, maintenant je sais
avatar
TurboJFdsl
Condorman is Blue Motion
Condorman is Blue Motion

Messages : 9446
Date d'inscription : 30/09/2009
Age : 37

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Mr Djé le Sam 9 Juil - 10:46

avatar
Mr Djé
Schtroumpf Grognon
Schtroumpf Grognon

Messages : 5185
Date d'inscription : 22/06/2011
Age : 33

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Mr KYLE le Sam 9 Juil - 10:48

Simpas tout ca

il me semblais qu il en existais un pour mettre dessus un porte vélo

Je me trompe peut etre
avatar
Mr KYLE
P'tit TT
P'tit TT

Messages : 120
Date d'inscription : 02/10/2010
Age : 30

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par laubec26 le Dim 10 Juil - 14:50

O depart j avais peur que la boule deforme la valence (en plastique et pas en alu) mais c tres leger une fois enlevée la valence revient parfaitement en place. c vrai que la boule est proche du pare choc il faut juste inserer moins profondement l attelage lors de ca fixation mais les remorques ne touches pas. Et oui l attelage velo existe bien, il se fixe de la meme facon mais il n est pas fait pour tracter et il n est pas invisible.
avatar
laubec26
Membre
Membre

Messages : 30
Date d'inscription : 15/08/2010

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Mr KYLE le Dim 10 Juil - 15:01

ok merci pour ta réponse c est vrais que tu a bien bossé très beau boulot
avatar
Mr KYLE
P'tit TT
P'tit TT

Messages : 120
Date d'inscription : 02/10/2010
Age : 30

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par MickeTTe le Dim 10 Juil - 20:04

TurboJFdsl a écrit:C'est vrai, la valence est pliée par l'attache remorque :/

Mais je m'étais toujours demandé comment les manouches en TT font pour tracter leurs caravanes, maintenant je sais

avatar
MickeTTe
Troll Queen
Troll Queen

Messages : 18152
Date d'inscription : 15/09/2009
Age : 36

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par rallyeman le Jeu 31 Mai - 18:22

Merci pour ce tuto et cette solution Very Happy . je viens d'acheter ma TT et je me vois mal la revendre déjà Crying or Very sad

Par contre ton jet ski dois pas etre trop lourd, moi je souhaites tracter ma saxo VTS pour du circuit, j'ai bien 1,5T Suspect remorque + voiture.

- Vous pensez que c'est bon Question
- Pourquoi c'est interdit sur notre chère TT le remorquage confused
- Que risque ton avec les monsieurs en képi?
avatar
rallyeman
Membre
Membre

Messages : 39
Date d'inscription : 31/05/2012
Age : 32

http://www.lr-competition.fr

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Mr Djé le Jeu 31 Mai - 19:00

Tracter une voiture sur remorque avec une autre voiture... Bon le TT pousse pas mal mais la j'ai des doutes.

C'est interdit pcq ca doit pas avoir été prévu par le constructeur simplement... Le chassis et les amortos sont ptetre pas étudiés pour encaisser ca :bah:


Je sais pas si c'est noté sur la carte grise qu'une voiture peut tracter... Si oui tu risques juste cher si tu as un carton (ton assurance va pas te louper), Si non, nos amis les képis te louperont pas si ils sont d'humeur
avatar
Mr Djé
Schtroumpf Grognon
Schtroumpf Grognon

Messages : 5185
Date d'inscription : 22/06/2011
Age : 33

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par rallyeman le Jeu 31 Mai - 19:04

Mr Djé a écrit:Tracter une voiture sur remorque avec une autre voiture... Bon le TT pousse pas mal mais la j'ai des doutes.

C'est interdit pcq ca doit pas avoir été prévu par le constructeur simplement... Le chassis et les amortos sont ptetre pas étudiés pour encaisser ca :bah:


Je sais pas si c'est noté sur la carte grise qu'une voiture peut tracter... Si oui tu risques juste cher si tu as un carton (ton assurance va pas te louper), Si non, nos amis les képis te louperont pas si ils sont d'humeur

J'ai bien tracté ma saxo avec un sénic 1,6l 16v, je ne me fais pas de souci coté motorisation donc, mais plus sur la charge maxi que je peux tracter avec cette astuce.
avatar
rallyeman
Membre
Membre

Messages : 39
Date d'inscription : 31/05/2012
Age : 32

http://www.lr-competition.fr

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Mr Djé le Jeu 31 Mai - 19:59

Comme j'ai dit, le TT est pas prévu pour donc voila :bah:
avatar
Mr Djé
Schtroumpf Grognon
Schtroumpf Grognon

Messages : 5185
Date d'inscription : 22/06/2011
Age : 33

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par rallyeman le Jeu 31 Mai - 20:12

Je sais bien mais je suis tétu Smile

si il y a des personnes pour avoir un retour sur leurs experience, je suis preneur.
avatar
rallyeman
Membre
Membre

Messages : 39
Date d'inscription : 31/05/2012
Age : 32

http://www.lr-competition.fr

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Brun66 le Jeu 31 Mai - 20:36

faut voir du cote des Anglais et canada

Wink
avatar
Brun66
Moulbitus Lavandus
Moulbitus Lavandus

Messages : 66902
Date d'inscription : 06/07/2009
Age : 51

http://www.swissvax-nice.fr/

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par rallyeman le Jeu 31 Mai - 20:42

Ha bon ils ont quoi de particuliers ?
(moi et la langue anglaise heu affraid )
avatar
rallyeman
Membre
Membre

Messages : 39
Date d'inscription : 31/05/2012
Age : 32

http://www.lr-competition.fr

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Brun66 le Jeu 31 Mai - 20:43

beaucoup plus en avance que nous a ce sujet

et au canada tu trouves de drole de TéTay egalement

avatar
Brun66
Moulbitus Lavandus
Moulbitus Lavandus

Messages : 66902
Date d'inscription : 06/07/2009
Age : 51

http://www.swissvax-nice.fr/

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par rallyeman le Jeu 31 Mai - 20:45

Je vais demander a mon ami google alors merci Wink
avatar
rallyeman
Membre
Membre

Messages : 39
Date d'inscription : 31/05/2012
Age : 32

http://www.lr-competition.fr

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Brun66 le Jeu 31 Mai - 20:48

Twisted Evil
avatar
Brun66
Moulbitus Lavandus
Moulbitus Lavandus

Messages : 66902
Date d'inscription : 06/07/2009
Age : 51

http://www.swissvax-nice.fr/

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par laubec26 le Jeu 31 Mai - 23:52

Salut,
Pour savoir si une voiture peut tracter il faut que sur la grise en F3 il y ai un poids , et sur pour les tt y a rien d indiqué.
Tracter 1,5T ou plus avec le tt pose 2 problemes, car si tu te fais chauppé té mal car rien sur carte grise et en plus faut le permis Eb si l ensemble depasse 3,5T.
Je ne sais pas si le chassis peut supporter un tel poids.
avatar
laubec26
Membre
Membre

Messages : 30
Date d'inscription : 15/08/2010

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Brun66 le Jeu 31 Mai - 23:56

Le soucis est surtout la, châssis alu
les poids important il ne doit pas aimer

:arg:


avatar
Brun66
Moulbitus Lavandus
Moulbitus Lavandus

Messages : 66902
Date d'inscription : 06/07/2009
Age : 51

http://www.swissvax-nice.fr/

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par laubec26 le Ven 1 Juin - 0:00

Chassis tt mix acier alu, contrairement au r8 total alu mais ca fait lourd quand meme.
avatar
laubec26
Membre
Membre

Messages : 30
Date d'inscription : 15/08/2010

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par rallyeman le Ven 1 Juin - 7:39

D'apres une réponse d'avant il y as les gends du voyage qui tracte une caravane avec une TT.
Je vais essayer d'avoir l'info, je voudrais pas plié mon chassis Neutral
avatar
rallyeman
Membre
Membre

Messages : 39
Date d'inscription : 31/05/2012
Age : 32

http://www.lr-competition.fr

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Mr Djé le Ven 1 Juin - 7:54

Je pense wue c'etait plus une boutade qu'autre chose pour les gens du voyage...

Meme si j'ai deja vu une Maserati GranTurismo avec la caravane derriere What a Face
avatar
Mr Djé
Schtroumpf Grognon
Schtroumpf Grognon

Messages : 5185
Date d'inscription : 22/06/2011
Age : 33

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par rallyeman le Ven 1 Juin - 13:07

Voici la réponse technique d'Audi

- châssis non prévu, risque de casse.
- refroidissement du moteur trop faible pour tracter.

Vu que je souhaite tracter 1,5T je vais laisser tomber. Fait c........

Mais ça pourra toujours servir pour le petite remorques.
avatar
rallyeman
Membre
Membre

Messages : 39
Date d'inscription : 31/05/2012
Age : 32

http://www.lr-competition.fr

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par inspiron78 le Mer 13 Juin - 15:42

sa fait classe pour tracter le jet ski Very Happy
avatar
inspiron78
Membre
Membre

Messages : 49
Date d'inscription : 13/06/2012

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par kelia69 le Dim 16 Sep - 10:08

hello! bon je vais me renseingné chez audi pourvoir sii il est possible d'officialisé le crocher dattelage car je souhaite tracter une remorque avec une moto de sport genre 200 Kg grand max

je vous tiens au courant Wink
avatar
kelia69
TT mk1 180 cv
TT mk1 180 cv

Messages : 304
Date d'inscription : 12/10/2011

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par TTaddicte le Dim 16 Sep - 20:06

inspiron78 a écrit:sa fait classe pour tracter le jet ski Very Happy



. cheers cheers cheers
avatar
TTaddicte
R8 V8
R8 V8

Messages : 2603
Date d'inscription : 23/04/2012
Age : 52

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par LeSeb le Lun 4 Fév - 17:14

kelia69 a écrit:hello! bon je vais me renseingné chez audi pourvoir sii il est possible d'officialisé le crocher dattelage car je souhaite tracter une remorque avec une moto de sport genre 200 Kg grand max

je vous tiens au courant Wink

Du nouveau ?
avatar
LeSeb
Membre
Membre

Messages : 83
Date d'inscription : 30/01/2013

Revenir en haut Aller en bas

Re: [Tuto] pose d'un attelage sur TTmk2

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
