schema vanne recyclage d'air

Aller en bas

schema vanne recyclage d'air

Message par Invité le Lun 20 Sep - 22:34


moteur BWA/BPY
Vue d'ensemble du système de suralimentation par turbocompresseur
1 - Capsule de pression
2 - Électrovanne de limitation de pression de suralimentation -N75-
3 - Vanne de recyclage d'air du turbocompresseur -N249-
4 - Turbocompresseur
5 - Servofrein
6 - Clapet antiretour
7 - Ajutage de liquide de refroidissement
8 - Pompe à vide
9 - Clapet antiretour
10 - Support de filtre à huile
11 - Electrovanne 1 du réservoir à charbon actif -N80-
12 - Double valve de retenue
13 - Radiateur d'air de suralimentation
14 - Unité de commande du papillon -J338-
15 - Clapet de régulation de pression
16 - Vers le réservoir à charbon actif
17 - Débitmètre d'air massique -G70-






moteur CDLA/B/M

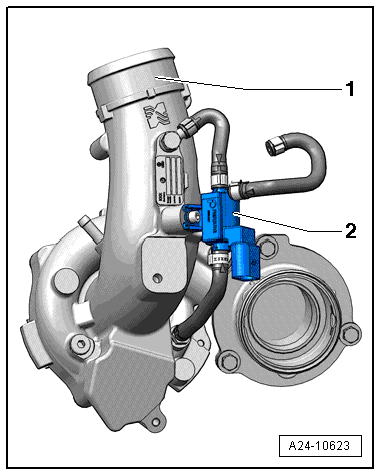

Composant du turbocompresseur « lettres-repères moteur CDLA, CDLB et CDMA »
1 - Turbocompresseur : dépose et repose ? groupe de rép.21
2 - Serrer l'électrovanne de limitation de pression de suralimentation -N75- à 3 Nm

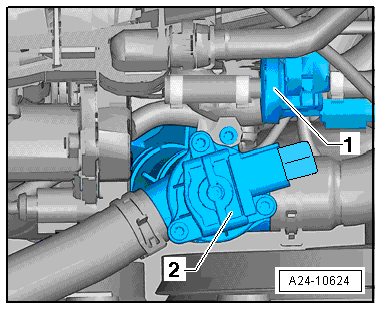

Clapet de recyclage d'air du turbocompresseur -N249--2-« lettres-repères moteur CDLA, CDLB et CDMA »
1 - Électrovanne 1 de réservoir à charbon actif -N80-
2 - Vanne de recyclage d'air du turbocompresseur -N249-

Tenir compte de la position de montage du clapet de recyclage d'air du turbocompresseur -N249-« lettres-repères moteur CDLA, CDLB et CDMA »
Les repères -flèche- doivent coïncider

Vanne de volet de gaz d'échappement 1 -N321-
1 - Connecteur de la vanne de volet de gaz d'échappement 1 -N321-
Contrôle de la capsule de dépression du volet des gaz d'échappement ? groupe de rép.26


Invité
Invité


Revenir en haut Aller en bas

Re: schema vanne recyclage d'air

Message par Brun66 le Lun 20 Sep - 22:36

cheers super doc ça
Bravo

avatar
Brun66
Moulbitus Lavandus
Moulbitus Lavandus

Messages : 66902
Date d'inscription : 06/07/2009
Age : 52

http://www.swissvax-nice.fr/

Revenir en haut Aller en bas

Re: schema vanne recyclage d'air

Message par Wooz' le Lun 20 Sep - 22:37

Bravo et merci cheers

Vraiment sympa! Merci pour le travail! Toura
avatar
Wooz'
Dr TROY Inside
Dr TROY Inside

Messages : 7607
Date d'inscription : 15/05/2010

Revenir en haut Aller en bas

Re: schema vanne recyclage d'air

Message par Invité le Lun 20 Sep - 22:39

c'est rien ! j'uste du copier/coller

Invité
Invité


Revenir en haut Aller en bas

Re: schema vanne recyclage d'air

Message par Wooz' le Lun 20 Sep - 22:40

Oui mais fallait le faire :ddr:
avatar
Wooz'
Dr TROY Inside
Dr TROY Inside

Messages : 7607
Date d'inscription : 15/05/2010

Revenir en haut Aller en bas

Re: schema vanne recyclage d'air

Message par ricou... le Lun 20 Sep - 22:40

kikou robert ! cheers j'y comprend rien , mais c'est très beau ! :ddr:
avatar
ricou...
Ricou 1er roi des admins gayzous
Ricou 1er roi des admins gayzous

Messages : 53173
Date d'inscription : 01/01/2010
Age : 53

http://www.saint-jean-encadrement.fr

Revenir en haut Aller en bas

Re: schema vanne recyclage d'air

Message par Brun66 le Lun 20 Sep - 22:49

Satanas Eric voyons

avatar
Brun66
Moulbitus Lavandus
Moulbitus Lavandus

Messages : 66902
Date d'inscription : 06/07/2009
Age : 52

http://www.swissvax-nice.fr/

Revenir en haut Aller en bas

Re: schema vanne recyclage d'air

Message par GnX le Mar 21 Sep - 10:32

Super Bob Wink

On y voit tout de suite plus clair avec les schémas cheers
Je me posais une question de néophyte : à quoi sert "Vanne de volet de gaz d'échappement 1 -N321- " ?
C'est ça l'espèce d'EGR qui rebalance une partie des gaz brûlés dans l'admission ?

Bon, sinon je suis passé chez Audi ce matin, on s'est bien marré oui
Deux essais de TiTine, on est passé sous la voiture pour voir s'il n'y avait pas bêtement un truc qui vibrait et tout Very Happy

A priori, mon bruit vient plutôt d'une résonance de la partie échappement : genre le cata ou le présilencieux, ça fait du bruit quand on tape dedans :ddr:
Rien de grave et le gars m'a indiqué que cela ne le dérangeait pas de changer cette partie là ... mais qu'en général ça fait pire que mieux avec toute la tuyauterie qu'il y a la dedans. Maintenant que je sais d'où ça vient et qu'il n'y a rien de méchant ... je ne pense pas faire changer cette partie tant que ça ne pose pas de souci. Prudence est mère de sûreté :ddr:

_________________________________________________
TFSI 2.0 Quattro S-Tronic Blanc Ibis, jantes 19" S5, Silencieux TTS , Piopio F910BT avec option cric et grille-pain intégré
Un intellectuel assis va moins loin qu'un con qui marche. Michel AUDIARD

Admin no jutsu


Anto tu rames
avatar
GnX
Ibis addict
Ibis addict

Messages : 13110
Date d'inscription : 06/07/2009
Age : 46

Revenir en haut Aller en bas

Re: schema vanne recyclage d'air

Message par Wooz' le Mar 21 Sep - 10:34

Je pense en effet qu'il vaut mieux ne rien toucher dans ces conditions oui
avatar
Wooz'
Dr TROY Inside
Dr TROY Inside

Messages : 7607
Date d'inscription : 15/05/2010

Revenir en haut Aller en bas

Re: schema vanne recyclage d'air

Message par Brun66 le Mar 21 Sep - 14:42

Change de TT ça ira plus vite
avatar
Brun66
Moulbitus Lavandus
Moulbitus Lavandus

Messages : 66902
Date d'inscription : 06/07/2009
Age : 52

http://www.swissvax-nice.fr/

Revenir en haut Aller en bas

Re: schema vanne recyclage d'air

Message par euskadi le Mar 21 Sep - 15:34

Tu as bien raison Alex
avatar
euskadi
Ibis adorator
Ibis adorator

Messages : 9018
Date d'inscription : 07/07/2009

Revenir en haut Aller en bas

Re: schema vanne recyclage d'air
